Support Hhip 4401-0043 pour outil de métrologie micrométrique

Analyse technique du bâti de mesure Hhip 4401–0043

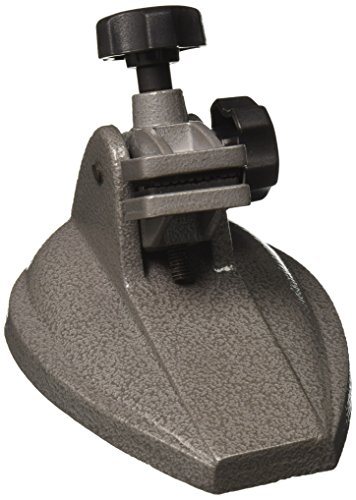

Le support micrométrique Hhip 4401–0043 est une pièce de fonderie usinée spécifiquement pour la géométrie des instruments de haute délibération. Sa fonction première est l'isolation thermique et mécanique de l'instrument de mesure. En éliminant le transfert calorifique de la main de l'opérateur vers le corps en acier du micromètre, ce support prévient la dilatation thermique qui fausse les résultats au micron près.

Caractéristiques dimensionnelles et cinématiques

La mâchoire de préhension est dotée de patins de protection qui épousent l'arc du micromètre sans induire de contraintes mécaniques internes sur l'appareil de mesure. Le système de verrouillage à filetage fin permet un dosage précis de la force de serrage, empêchant tout glissement rotatif lors de l'application de la touche de friction du tambour de l'instrument.

Données constructeur et tolérances

La base large présente un centre de gravité extrêmement bas, calculé pour neutraliser le moment de force exercé lors de l'introduction de pièces lourdes entre les touches de mesure. Cet équilibre statique parfait rend le poste de contrôle totalement autonome et hautement productif.
